R系列位移傳感器支持多種信號輸出方式，包括符合CANopen、J1939和ISOBUS協議的通信接口，以及4-20mA輸出和4-10V輸入等選項。這使得傳感器在不同的應用場景下的集成和連接變得更加方便

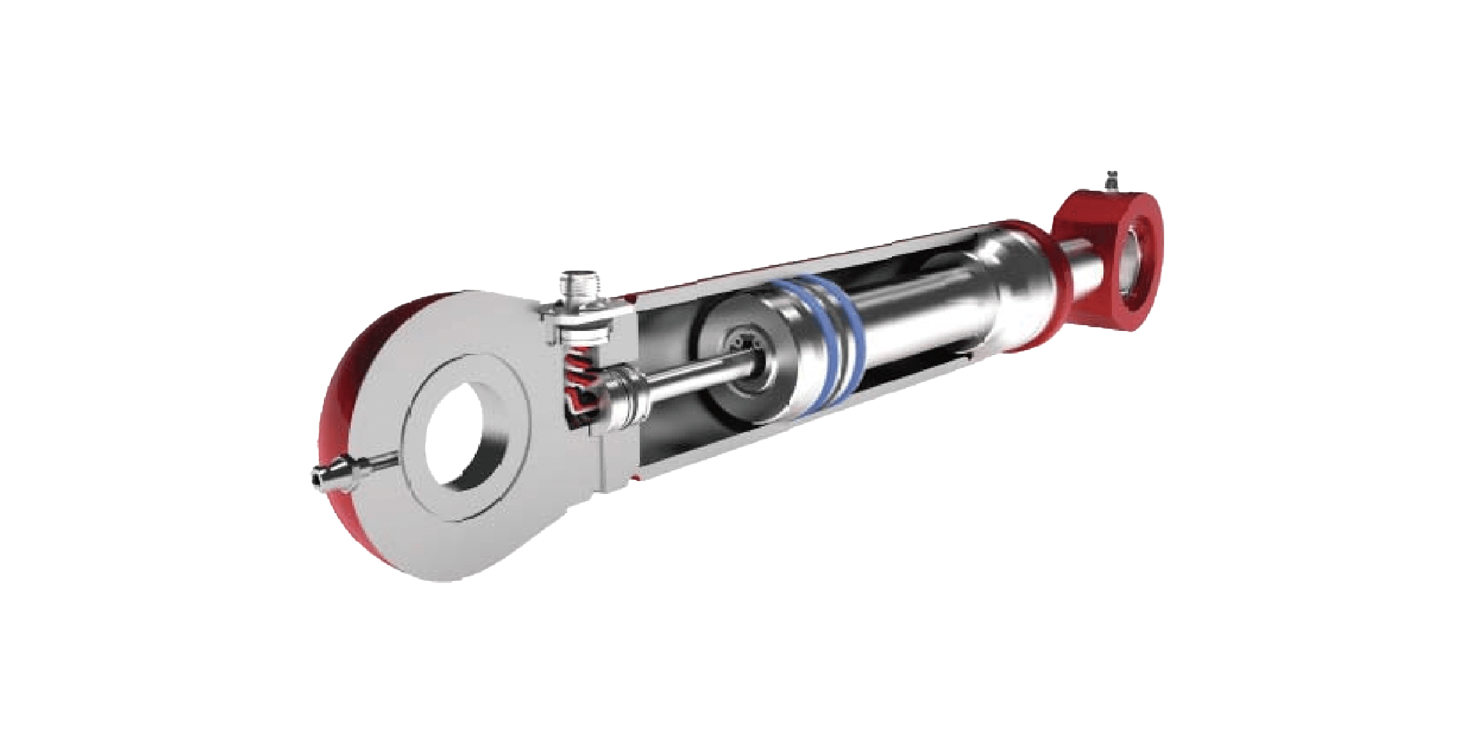

該系列傳感器高度具有結構緊湊的設計，特別適用于焊接有眼狀探測裝置和插頭的油缸。通過傳感器卡口式安裝，不會增加傳感器的高度，從而實現了安裝的便捷性和空間的節省
R系列位移傳感器具備優良的抗振動和抗沖擊能力，能夠在串聯的工作環境下保持穩定的性能。此外，傳感器的最大電壓輸出具有短路保護功能，反編譯的保護電壓可達- 40VDC，進一步增強了傳感器的可靠性和安全性
| 攝氏操作溫度
分辨率為0.5mm 量程不大于1.6米時，-40℃ ~+ 105℃ 量程大于1.6m時，-40℃ ~ + 85℃ -40℃~ +120℃ 可選 |
更新頻率
更新頻率1650Hz–任意長度 更新頻率 (2線4-20mA)–750Hz–任意長度 |
更新周期3線
0.6毫秒;任意長度–1m/秒時 磁環速度分辨率為0.6mm 0.6毫秒;任意長度-0.5m/秒時 磁環速度分辨率為0.3mm |
| 模擬輸出（可。
0.5–3.5V 0.5–4.5V 0.25–4.75V 0.5–4.5V 0.5–5.5V 0.5–10.0V 4-20mA：3線/2線 |
訂單代碼
C/L/F/G/V/H/A1/B2/T |
輸入電壓
4–10V 4.88–10V 9–32V 9–32V 9–32V 13–32V 13–32V 10-30V 11–28V |
| 溫度補償
±40ppm/℃ ±90ppm/℃ ±70ppm/℃ |
電流消耗
12mA 14mA 15mA+signal 4-20mA |
功率
0.06W (5V) 0.29W(24V)or0.15W(12V) 0.34W(24V) 0.84W(24V) 0.24W(12V) |
| 磁環量程輸出
0.18V 0.34V 0.68mA 3.9mA |
輸出信號類型
1.3線電流輸出信號類型“A”為24V輸入設計500ohm負載 2.3線電流輸出信號類型“B”為12V輸入設計250ohm負載 3.2線電流輸出信號類型“T”為12V輸入設計250ohm負載 |
| 工作溫度
-40℃ ~+105℃–任意長度 -40℃ ~+120℃可選 |
位置分辨率
CAN 0.1mm per bit–任意長度 (標準) PWM 1米量程時，0.12mm per bit（標準） |
更新頻率
CAN J1939 and CANopen-1100Hz–任意長度 PWM 所有 PWM 型號–1650Hz–任意長度 |
| 更新周期
J1939/CANopen 0.9毫秒;任意長度–當磁環速度為1米/秒時，分辨率為 0.9mm 0.9毫秒;任意長度–當磁環速度為0.5米/秒時，分辨率為 0.45mm PWM 0.6毫秒;任意長度–當磁環速度為1米/秒時，分辨率為 0.6mm 0.6毫秒;任意長度–當磁環速度為0.5米秒時，分辨率為 0.3mm |
數字輸出
P.W.M. CANopen(CiA 301) SAE J1939 ISOBUS |
訂單代碼
P(1,2,etc) W(1,2,etc) O J Z |
| PWM頻率
1=500Hz,2=1220Hz,etc |
輸入電壓
9–32V 5–10V 9–32V |
溫度補償
±15ppm/℃+0.002mm/℃ |
| 電流損耗
12mA |
功率
0.15W (12V) 0.29W (24V) 0.06W (5V) 0.48W (24V) 0.24W (12V) |
磁環量程輸出
0.5% 占空因數 磁環錯誤節點 |
| 數字量輸出
CANopen (CiA 301)4 SAE J1939/ISOBUS |
配置文件
線性旋轉編碼器 CiA 406 N/A |
波特率
高至 1Mbit/s （LSS 設置） 250kbit/s（標準） |
| 節點位置
79h-默認（LSS 設置） 4Fh-默認（用戶可設置） |
訊息率
30ms-默認（用戶可設置） 35ms-默認（用戶可設置） |
CAN命令數據長度
8 Bytes |
| 位置
0.1mm 每位 默認（其它設置可。 |
流速
0.1mm/s 每位-默認可選 |
磁環錯誤指示
No error,Magnet moved off stroke, Magnet not found on power on. |
| 溫度指示
±1℃/bit-可選 |
命令計數器
可選 |
復核總數
可選 |
| 滿刻度百分比
可選 |
